Cornervægte

Cornervægte til motorsport – præcis måling af vægtfordeling

Cornervægte bruges til at måle belastningen på hvert af bilens fire hjul. Målingerne giver et vigtigt grundlag for at arbejde med bilens vægtfordeling og justere undervognen, så racerbilen får den ønskede balance og køreegenskaber.

Ved at måle hjulbelastningen individuelt kan du blandt andet kontrollere bilens samlede vægt, vægtfordelingen mellem for- og bagaksel, fordelingen mellem højre og venstre side samt den diagonale vægtfordeling, også kaldet cross weight.

Hos Motorsportshop finder du digitale cornervægte fra Intercomp og B-G Racing samt udstyr til korrekt opstilling og nivellering af vægtene.

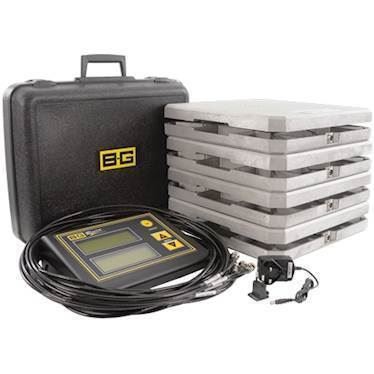

Digitale cornervægte med ledninger

Digitale cornervægte med ledninger er en velafprøvet løsning til måling af hjulbelastning på racerbiler.

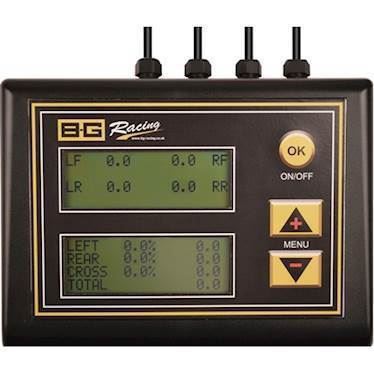

Hver vægtplade forbindes til en central måleenhed, hvor vægten på de enkelte hjul kan aflæses. Afhængigt af systemet kan du også se den samlede vægt og forskellige beregninger af vægtfordelingen.

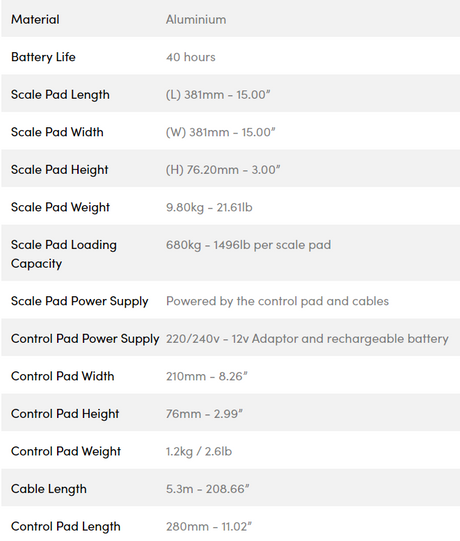

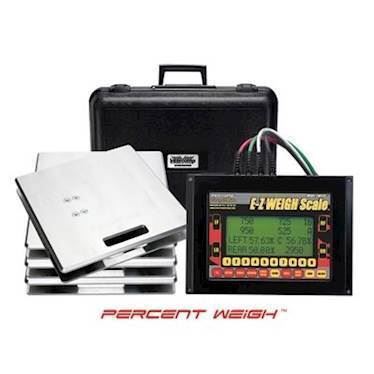

I vores sortiment finder du blandt andet Intercomp E-Z cornervægte og B-G Racing cornervægte med ledninger.

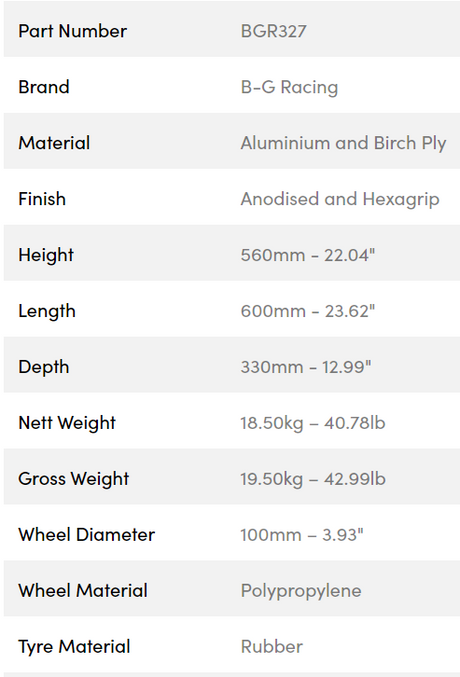

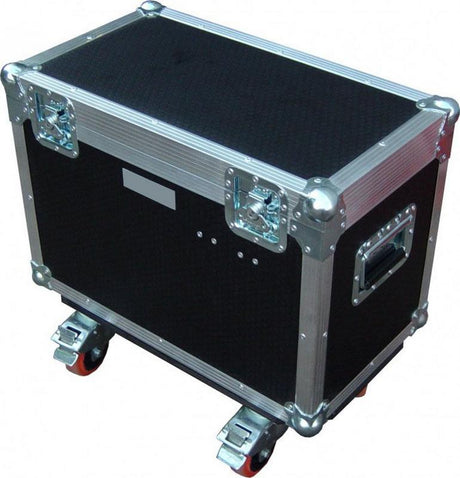

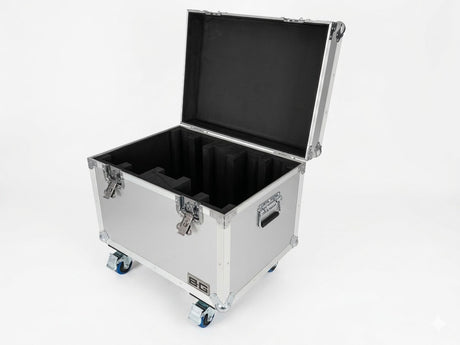

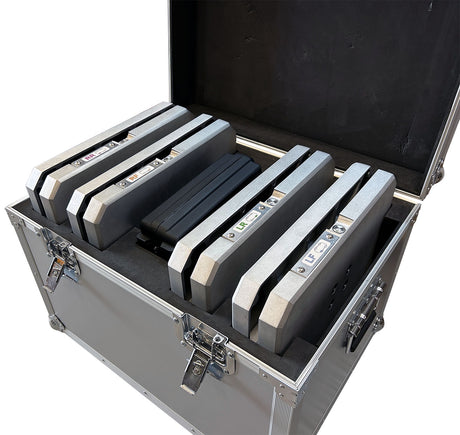

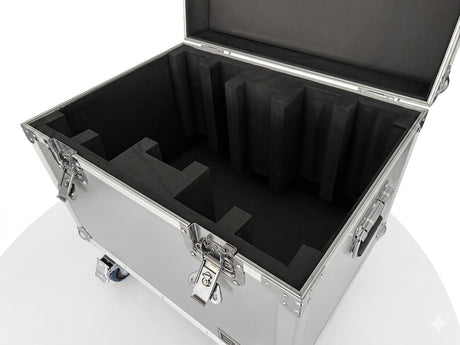

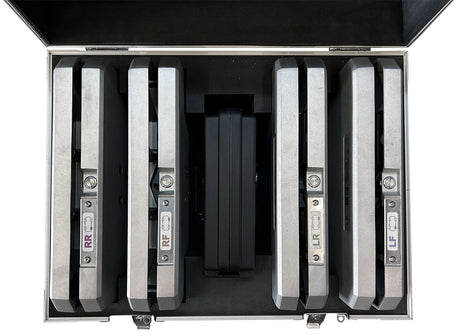

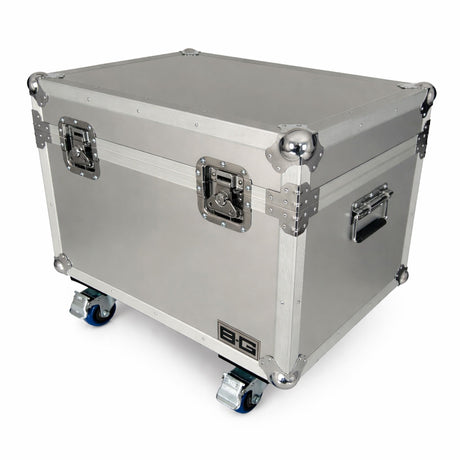

Intercomp E-Z tilbydes også i en version med opbevaringskasse og Race Car Management-software, som giver mulighed for at arbejde videre med måledata.

Trådløse cornervægte til motorsport

Trådløse cornervægte giver større fleksibilitet ved opsætning og måling, fordi der ikke skal trækkes kabler mellem de enkelte vægtplader og aflæsningsenheden.

Det kan især være praktisk i et travlt pitområde eller på et værksted, hvor måleudstyret ofte skal flyttes.

Vi tilbyder blandt andet:

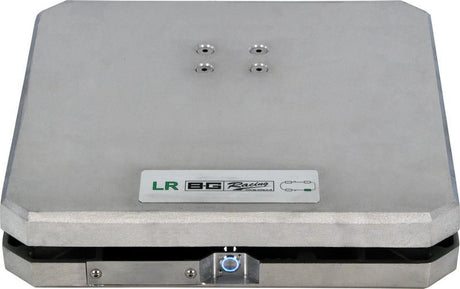

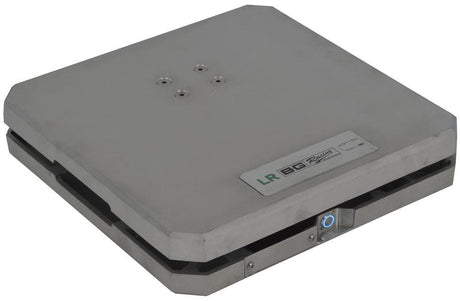

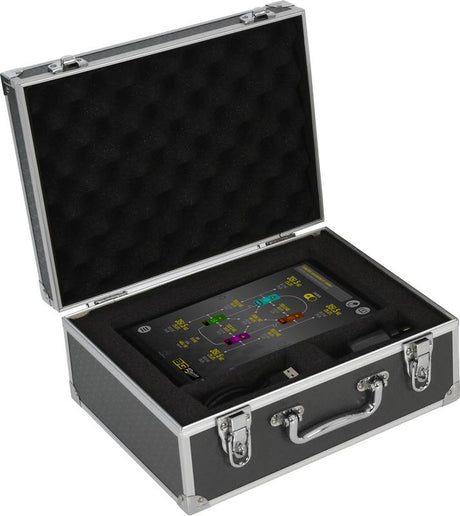

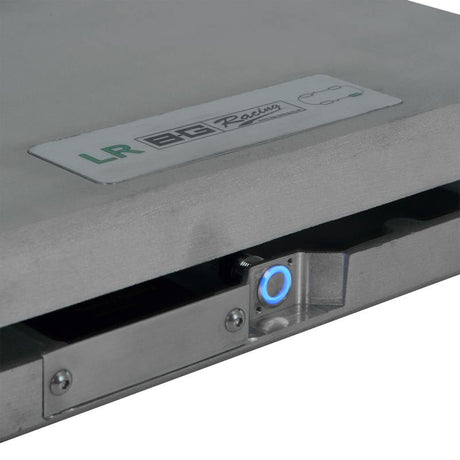

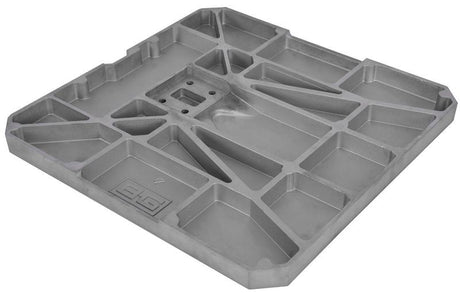

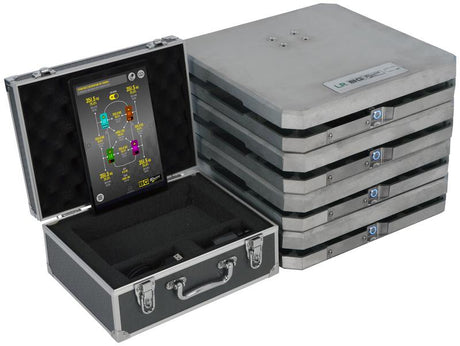

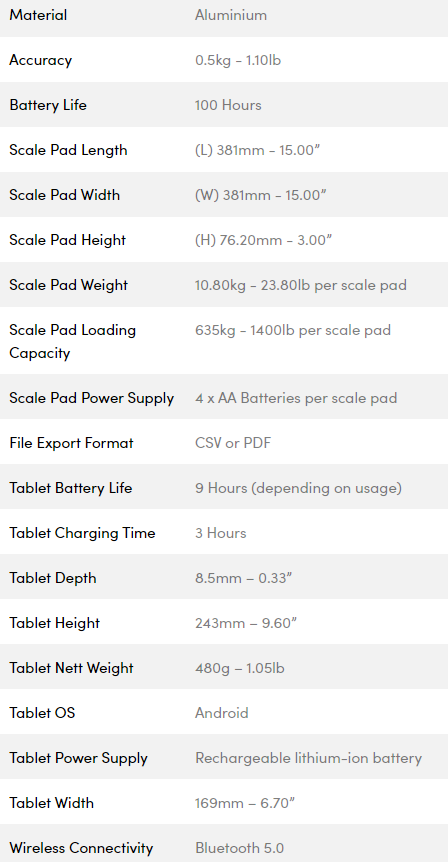

• B-G Racing trådløse cornervægte med 10" tablet.
• Intercomp Quik Weigh trådløse cornervægte med Bluetooth.
• Intercomp PC-baserede trådløse cornervægte med RaceWeigh-software.

De forskellige systemer har forskellige muligheder for visning og behandling af måleresultater. Vær derfor opmærksom på, om systemet leveres med en selvstændig aflæsningsenhed, tablet eller kræver en ekstern computer.

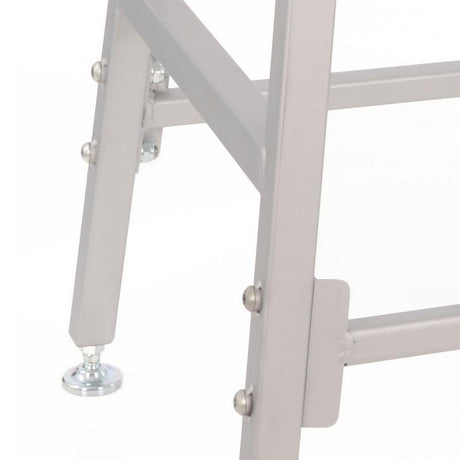

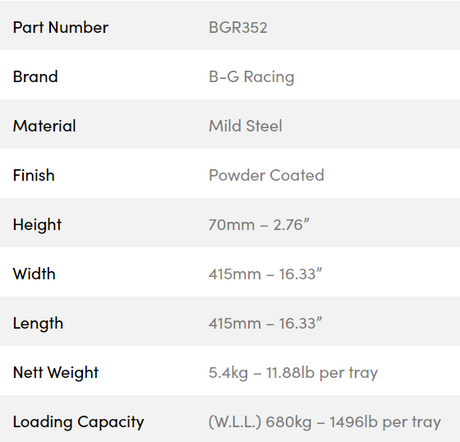

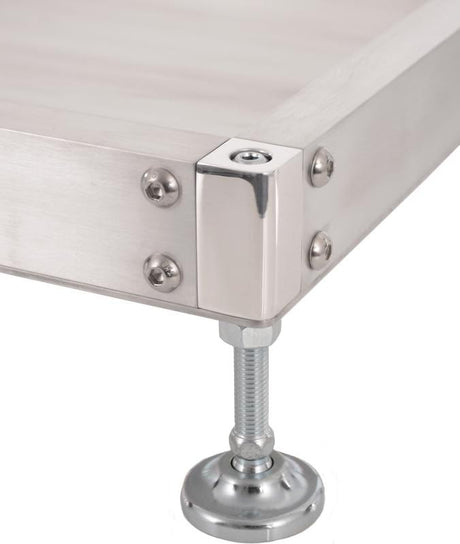

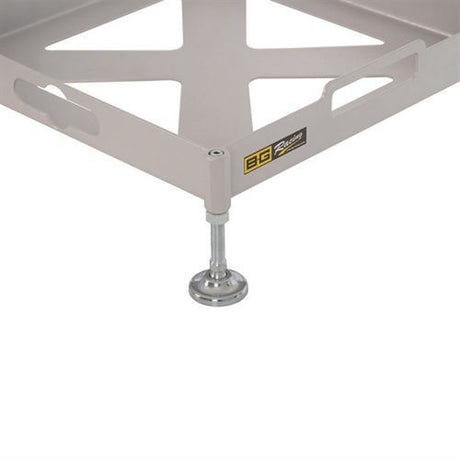

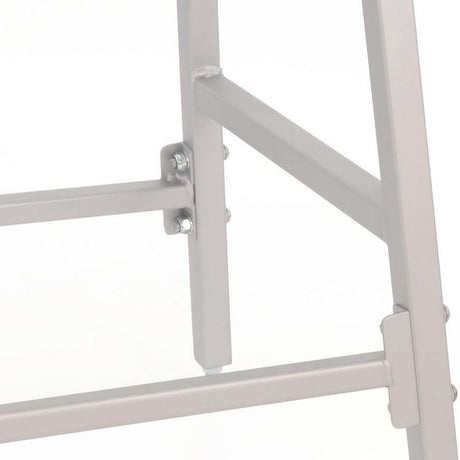

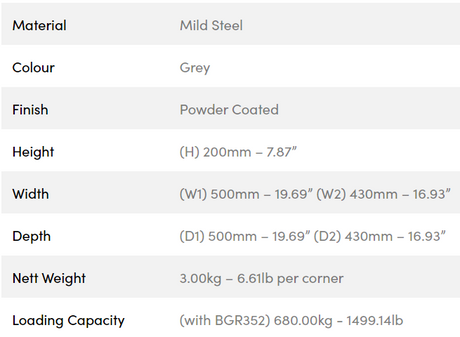

Platforme og ramper til cornervægte

For at opnå pålidelige målinger er det vigtigt, at de fire vægtplader står korrekt og i samme niveau.

Selv mindre højdeforskelle kan påvirke hjulbelastningen og dermed måleresultatet.

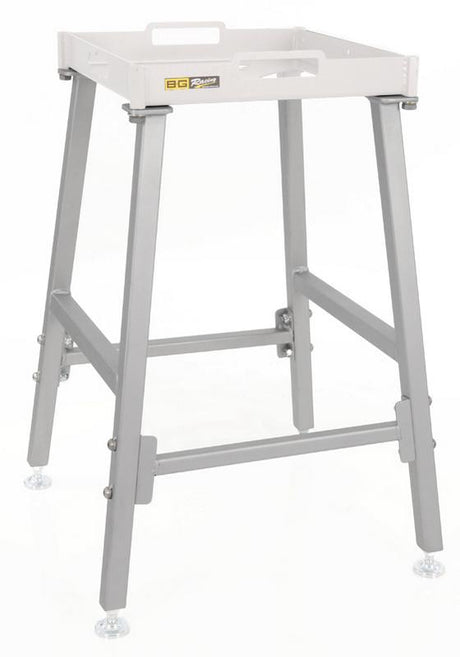

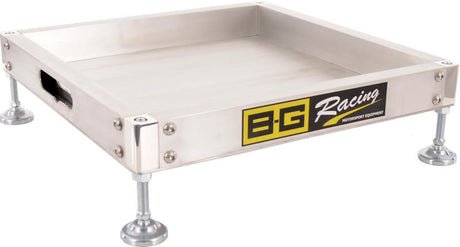

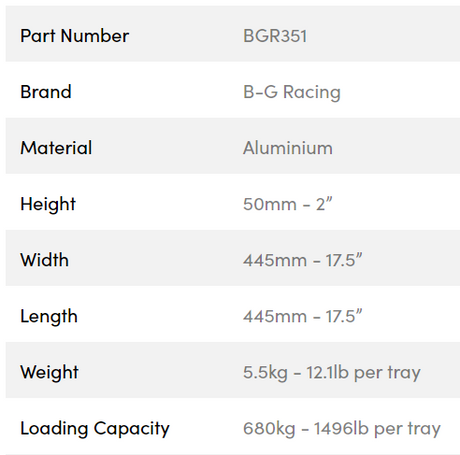

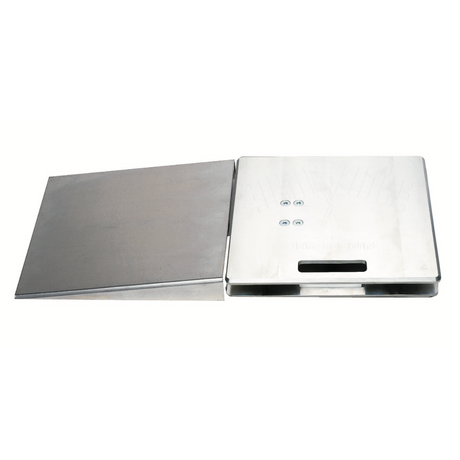

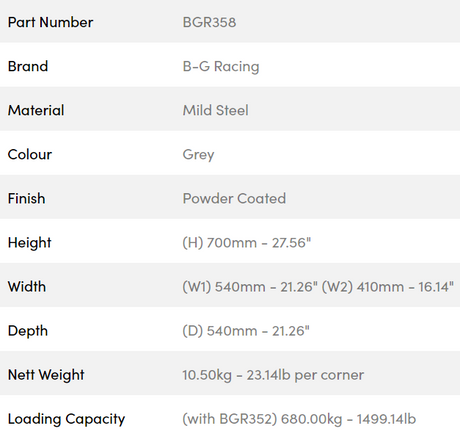

Vi tilbyder derfor forskellige løsninger til opstilling af cornervægte, herunder platforme og opkørselsramper fra B-G Racing, Intercomp og Race Ramps.

Platformene kan gøre det lettere at arbejde med bilens undervogn, mens ramperne hjælper med at få bilen op på vægtpladerne uden unødvendig håndtering.

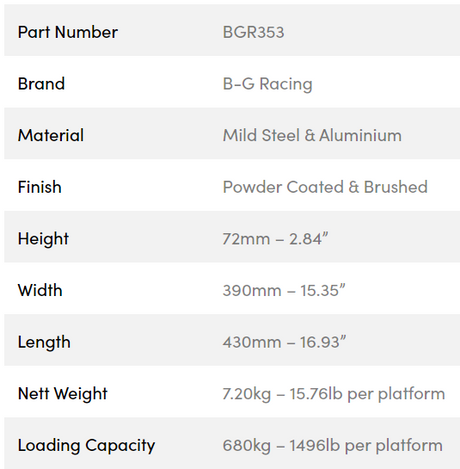

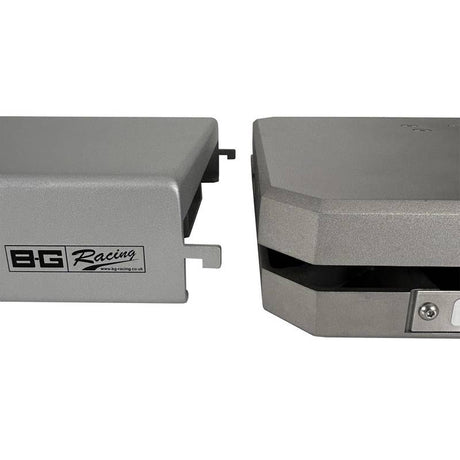

Roll-off-platforme og præcis måling

Når en racerbil løftes og sænkes ned på vægtene, kan dækkene og undervognen være påvirket af spændinger, som har betydning for måleresultatet.

Roll-off-platforme giver mulighed for at rulle bilen frem og tilbage på en kontrolleret måde, så undervognen kan sætte sig mere naturligt før målingen.

Hos Motorsportshop finder du både roll-off-platforme og tilhørende udstyr fra B-G Racing og Intercomp.

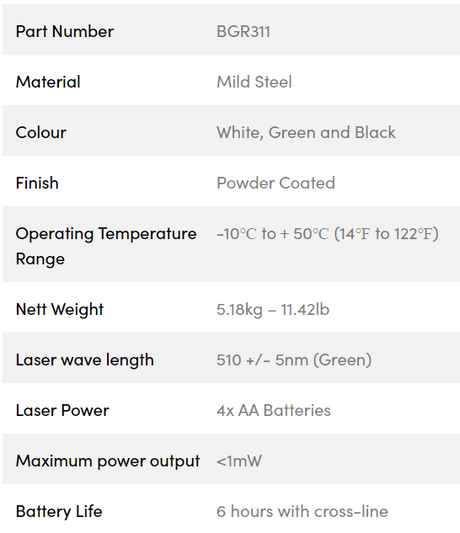

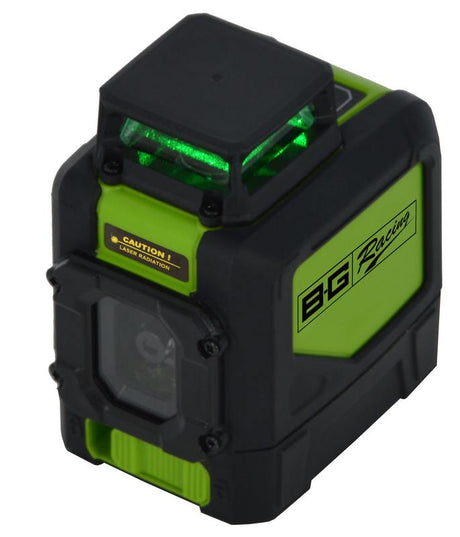

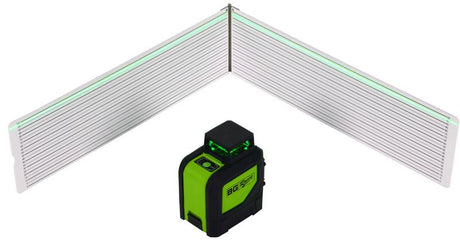

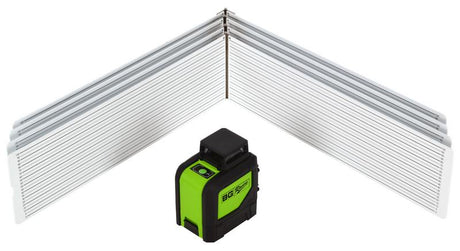

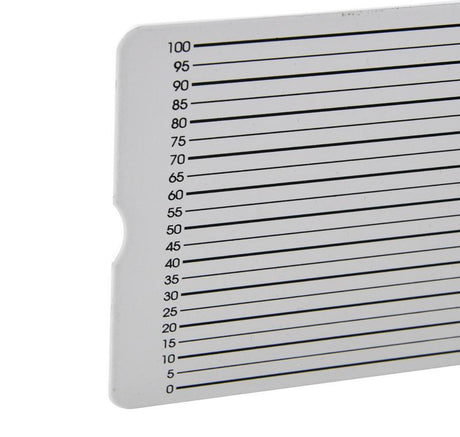

Til præcis nivellering tilbyder vi desuden et B-G Racing laserkit, der bruges til at kontrollere, at vægtpladerne står i samme niveau.

Hvad er cross weight på en racerbil?

Cross weight, også kaldet diagonalvægt, er et centralt begreb ved opsætning af racerbiler.

Det beskriver, hvor stor en del af bilens samlede vægt der bæres af to diagonalt modsatte hjul.

Cross weight beregnes typisk sådan:

Cross weight (%) = (VF + HB) / Samlet vægt × 100

Hvor VF er venstre forhjul, og HB er højre baghjul.

En cross weight på 50 % betyder, at de to diagonaler bærer lige stor samlet vægt.

Det er dog vigtigt at understrege, at 50 % ikke nødvendigvis er den optimale indstilling til alle racerbiler. Den ønskede diagonalvægt afhænger blandt andet af biltype, affjedring, banens karakter og den ønskede balance.

Cornervægte giver mulighed for at arbejde systematisk med disse indstillinger og dokumentere ændringer i bilens opsætning.

Sådan måler du hjulbelastningen korrekt

For at få sammenlignelige og brugbare målinger bør bilen vejes under ensartede forhold.

1. Placer vægtpladerne på et stabilt underlag, og sørg for, at de står i samme niveau.

2. Kontrollér dæktryk og bilens øvrige grundindstillinger.

3. Sørg for, at bilen har den ønskede mængde brændstof, og anvend førervægt eller ballast efter behov.

4. Placer bilen på vægtpladerne, og lad undervognen sætte sig korrekt.

5. Aflæs vægten på hvert hjul, og registrér resultaterne.

6. Foretag de nødvendige justeringer, og gentag målingen under samme forhold.

Når du arbejder med justering af undervognen, kan det også være relevant at anvende andet setup-udstyr til værksted og pitområde.

Vælg den rigtige cornervægt

Når du skal vælge cornervægte, er det især vigtigt at overveje målekapacitet, præcision, aflæsningsmuligheder og hvor ofte udstyret skal transporteres.

Til et fast værksted kan et system med ledninger være en praktisk løsning. Til teams, der ofte arbejder på forskellige racerbaner, kan et trådløst system give større fleksibilitet.

Det er også vigtigt at vælge vægtplader med tilstrækkelig kapacitet til belastningen på hvert enkelt hjul. Kontrollér derfor altid producentens specifikationer, inden du vælger system.

Ofte stillede spørgsmål om cornervægte

Hvad bruges cornervægte til?

Cornervægte bruges til at måle belastningen på hvert hjul og beregne bilens vægtfordeling. Målingerne anvendes blandt andet ved justering af racerbilens undervogn og kontrol af diagonalvægt.

Hvad er forskellen på trådløse cornervægte og cornervægte med ledninger?

Begge systemer kan måle hjulbelastningen. Forskellen ligger primært i kommunikationen mellem vægtpladerne og aflæsningsenheden. Trådløse systemer giver større frihed ved opstilling, mens systemer med ledninger ikke er afhængige af trådløs dataoverførsel.

Skal cornervægte stå helt i vater?

Ja, vægtpladerne bør stå vandret og i samme niveau for at opnå pålidelige målinger. Et ujævnt underlag kan påvirke bilens hjulbelastning og give misvisende resultater.

Hvad betyder 50 % cross weight?

En cross weight på 50 % betyder, at to diagonalt modsatte hjul tilsammen bærer halvdelen af bilens samlede vægt. Det er et nyttigt referencepunkt, men ikke nødvendigvis den optimale indstilling til alle racerbiler.

Hvorfor bruger man roll-off-platforme sammen med cornervægte?

Roll-off-platforme gør det muligt at bevæge bilen kontrolleret frem og tilbage, så spændinger i dæk og undervogn kan reduceres før målingen. Det kan forbedre målingernes gentagelighed.

Skal føreren sidde i bilen under vejning?

Ved opsætning til kørsel bør førerens vægt normalt indgå i målingen, enten ved at føreren sidder i bilen, eller ved at anvende passende ballast. Det er vigtigt at anvende samme metode ved efterfølgende målinger.
