Bremseslanger og fittings

Bremseslanger og fittings til motorsport

Et hydraulisk bremsesystem stiller høje krav til både bremseslanger, fittings og forbindelser. Komponenterne skal kunne håndtere det hydrauliske tryk og samtidig være korrekt tilpasset hinanden.

Hos Motorsportshop finder du bremseslanger og fittings til motorsport, racing og specialbyggede biler. Sortimentet omfatter blandt andet stålarmerede bremseslanger, fittings med forskellige gevindtyper, banjoforbindelser og adaptere.

Uanset om du bygger et nyt bremsesystem eller tilpasser en eksisterende installation, er det vigtigt at vælge komponenter, der passer sammen.

Stålarmerede bremseslanger

Stålarmerede bremseslanger anvendes ofte i motorsport, hvor der stilles krav til trykbestandighed og ensartet bremsefunktion.

Slangerne er typisk konstrueret med en indvendig slange og en udvendig armering i rustfrit stål. Konstruktionen begrænser slangens udvidelse under hydraulisk tryk sammenlignet med mange traditionelle gummibremseslanger.

Det kan bidrage til en mere direkte og ensartet pedalfornemmelse.

Det er dog vigtigt at vælge en bremseslange, der er beregnet til den konkrete bremsevæske, det hydrauliske tryk og de anvendte fittings.

Se vores udvalg af bremseslanger.

Bremsefittings med forskellige gevindtyper

Bremsefittings anvendes til at forbinde bremseslanger med blandt andet hovedcylindre, bremsekalibre, fordelingsblokke og andre hydrauliske komponenter.

Vi tilbyder fittings med forskellige gevinddimensioner og tilslutningstyper.

Bremsefittings med 3/8" UNF gevind (-3 JIC)

3/8" UNF anvendes blandt andet til -3 JIC-forbindelser i hydrauliske bremsesystemer.

Sortimentet omfatter forskellige fittings og tilbehør til kompatible -3 bremseslanger.

En standard -3 JIC-forbindelse anvender normalt 3/8"-24 UNF gevind og en 37° konisk tætningsflade. Andre forbindelser kan dog have samme gevind og en anden tætningstype.

Se bremsefittings med 3/8" UNF gevind (-3 JIC).

Bremsefittings med M10x1 gevind

M10x1 er en metrisk gevinddimension, som anvendes i mange hydrauliske bremseinstallationer.

Vi tilbyder blandt andet lige fittings, vinkelfittings, adaptere og karosserigennemføringer med M10x1 gevind.

Ved valg af M10x1 fittings skal du være opmærksom på, at gevinddimensionen ikke alene bestemmer forbindelsens tætningstype.

Se bremsefittings med M10x1 gevind.

Bremsefittings med 7/16" gevind (-4 JIC)

7/16" UNF anvendes blandt andet til -4 JIC-forbindelser.

En standard -4 JIC-forbindelse anvender normalt 7/16"-20 UNF gevind og en 37° konisk tætningsflade.

Vi tilbyder lige fittings, vinkelfittings, karosserigennemføringer og tilbehør til kompatible -4 installationer.

Se bremsefittings med 7/16" gevind (-4 JIC).

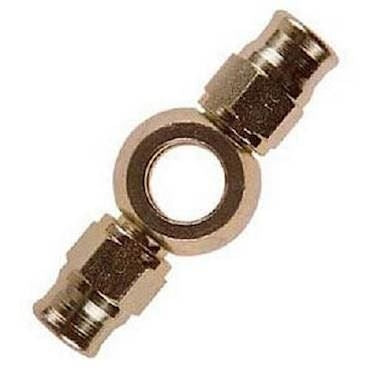

Banjo bremsefittings og banjobolte

Banjoforbindelser anvendes ofte, hvor bremseslangen skal tilsluttes en hydraulisk komponent, og pladsforholdene kræver en bestemt slangeføring.

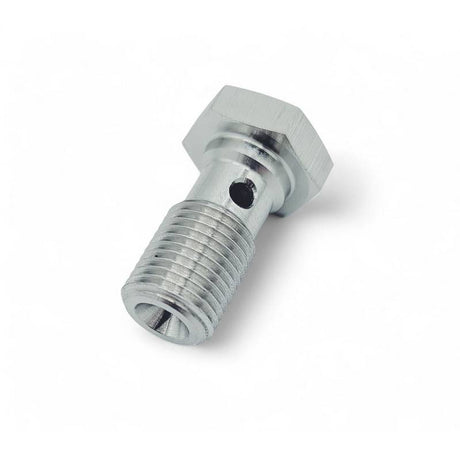

En banjoforbindelse består normalt af en banjofitting, en hul banjobolt og passende tætningsskiver.

Vi tilbyder blandt andet:

• Lige og vinklede banjofittings.
• Banjobolte med forskellige gevinddimensioner.
• Korte og lange banjobolte.
• Banjobolte med integreret bremselyskontakt.
• Kobberskiver og tilbehør til banjoforbindelser.

Ved valg af banjoforbindelse skal banjoboltens gevind, banjoøjets størrelse og slangetilslutningen passe sammen.

Se vores udvalg af banjo bremsefittings.

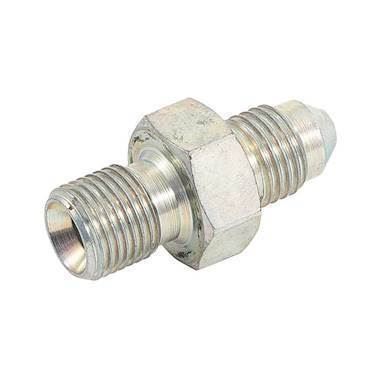

Specielle bremsefittings og gevindadaptere

Ved opbygning af et bremsesystem kan det være nødvendigt at forbinde komponenter med forskellige gevindstandarder.

Vi tilbyder udvalgte gevindadaptere til blandt andet JIC, NPTF, BSP og metriske tilslutninger.

En adapter skal passe til begge komponenters gevind og tætningstype. Det er ikke tilstrækkeligt, at gevinddimensionerne tilsyneladende passer sammen.

Se vores udvalg af specielle bremsefittings.

Hvad er forskellen på -3 og -4 bremseslanger?

Betegnelserne -3 og -4 anvendes til at angive nominelle slangestørrelser i AN/JIC-relaterede systemer.

Tabellen viser almindelige nominelle størrelser og JIC-tilslutninger. Den konkrete slanges indvendige mål og fittingsystem skal altid kontrolleres hos producenten.

Det er vigtigt ikke at forveksle slangestørrelsen med gevinddimensionen.

Bremseslanger til hydraulisk tryk og fødeslanger

Et bremsesystem kan indeholde forskellige slangetyper med forskellige funktioner.

Hydrauliske bremseslanger på tryksiden skal være beregnet til det høje tryk, der opstår under opbremsning.

Fødeslanger mellem en separat bremsevæskebeholder og hovedcylinder anvendes derimod normalt på lavtrykssiden.

En fødeslange af gummi må ikke anvendes som erstatning for en hydraulisk bremseslange på tryksiden.

Kontrollér altid, at slangens materiale er kompatibelt med den anvendte bremsevæske.

Sådan vælger du de rigtige bremseslanger og fittings

Ved valg af komponenter til bremsesystemet er der flere forhold, du bør kontrollere:

1. Anvendelse: Skal slangen anvendes på hydraulisk trykside eller som fødeslange?
2. Slangestørrelse: Vælg en slange og fitting med kompatible dimensioner.
3. Gevindtype: Kontrollér gevindstandard, dimension og gevindstigning.
4. Tætningstype: Undersøg sædeform og tætningsprincip.
5. Slangeføring: Vælg lige eller vinklede fittings efter installationens pladsforhold.
6. Montering: Følg producentens anvisninger for samling, tilspænding og kontrol.

Bremsesystemer er sikkerhedskritiske. Forkert sammensatte komponenter kan medføre utætheder eller svigt i bremsefunktionen.

Ofte stillede spørgsmål om bremseslanger og fittings

Hvad er fordelen ved stålarmerede bremseslanger?

Stålarmerede bremseslanger kan have mindre volumetrisk udvidelse under tryk end traditionelle gummibremseslanger. Det kan bidrage til en mere direkte og ensartet pedalfornemmelse.

Hvad betyder -3 og -4 på bremseslanger?

-3 og -4 er nominelle størrelsesbetegnelser, der ofte anvendes til bremseslanger og fittings. -3 svarer nominelt til 3/16", mens -4 svarer til 1/4".

Kan jeg bruge en M10x1 fitting sammen med en 3/8" UNF fitting?

Ikke direkte. M10x1 og 3/8" UNF er forskellige gevindstandarder. En forbindelse kræver en passende adapter og kompatible tætningstyper.

Hvad er forskellen på en almindelig bremsefitting og en banjofitting?

En almindelig bremsefitting tilsluttes typisk via en gevind- og sædeforbindelse. En banjofitting anvender et ringformet øje og en hul banjobolt, som leder bremsevæsken gennem forbindelsen.

Kan jeg selv samle stålarmerede bremseslanger?

Nogle slangesystemer er konstrueret til samling med kompatible fittings, mens andre leveres som færdige slangesamlinger. Følg altid producentens anvisninger. Samling og kontrol af hydrauliske bremseslanger kræver korrekt værktøj og faglig viden.
