Bremsefittings med M10x1 gevind

Bremsefittings med M10x1 gevind til motorsport og racing

M10x1 bremsefittings anvendes til hydrauliske forbindelser i bremsesystemer med metriske tilslutninger.

Gevindtypen findes i forskellige komponenter til bremsesystemer og anvendes blandt andet ved tilslutning af bremseslanger, bremserør, fordelingsstykker og karosserigennemføringer.

Hos Motorsportshop finder du M10x1 bremsefittings i forskellige udførelser til opbygning, reparation og tilpasning af hydrauliske bremsesystemer.

Hvad betyder M10x1?

M10x1 er betegnelsen for et metrisk gevind med en nominel diameter på 10 mm og en gevindstigning på 1,0 mm.

Gevindet anvendes i forskellige hydrauliske forbindelser, men det er vigtigt at være opmærksom på, at M10x1 ikke i sig selv beskriver tætningstypen.

To fittings kan have samme M10x1 gevind, men forskellige sæder og derfor ikke nødvendigvis være kompatible.

Typer af M10x1 bremsefittings

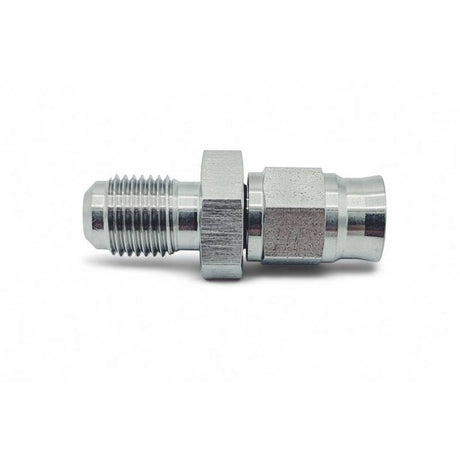

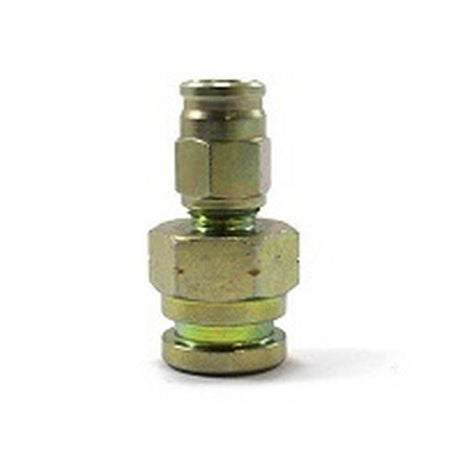

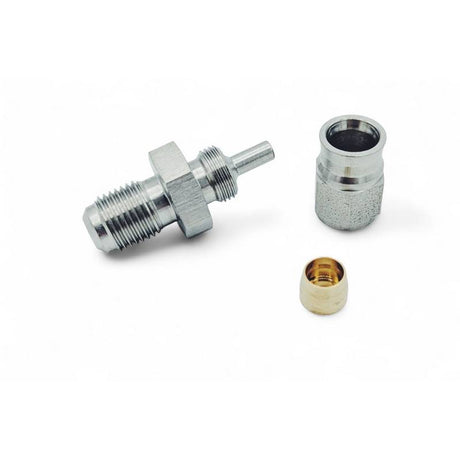

Lige bremsefittings

Lige M10x1 fittings anvendes til forbindelser, hvor slangen eller røret skal tilsluttes uden en vinklet overgang.

Vi tilbyder lige fittings med både han- og hungevind samt forskellige sædetyper.

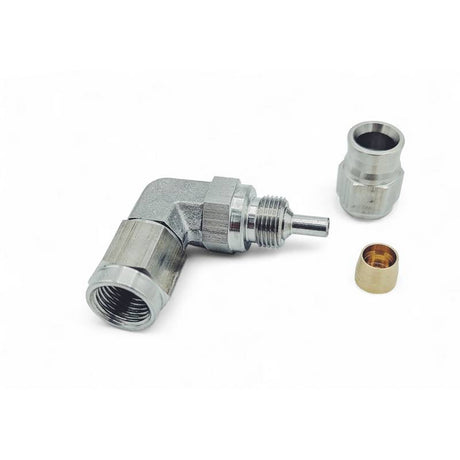

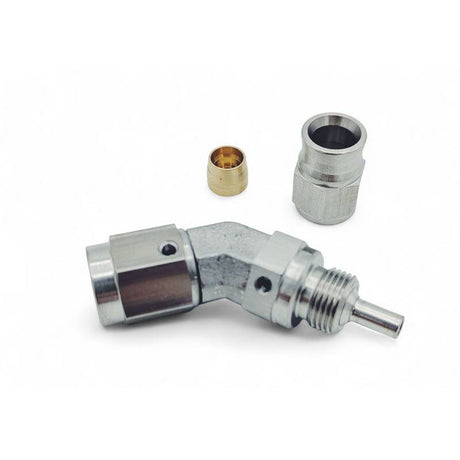

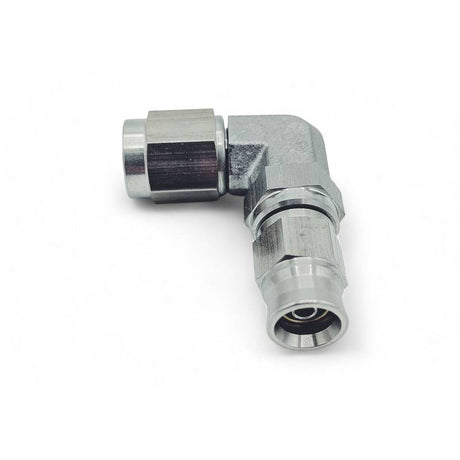

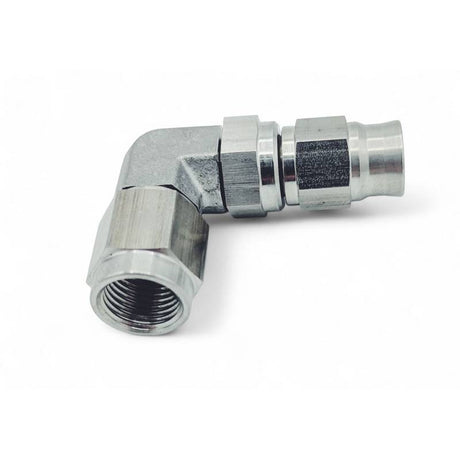

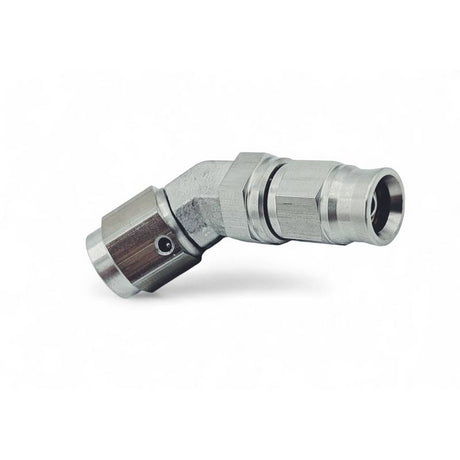

45° og 90° vinkelfittings

Vinkelfittings anvendes, hvor bremseslangen skal føres i en bestemt retning, eksempelvis på grund af pladsforholdene omkring bremsekalibre eller andre komponenter.

I sortimentet finder du blandt andet M10x1 fittings med 45° og 90° vinkler.

Det er vigtigt, at vinklen passer til installationen, så bremseslangen ikke udsættes for unødvendige knæk eller belastninger.

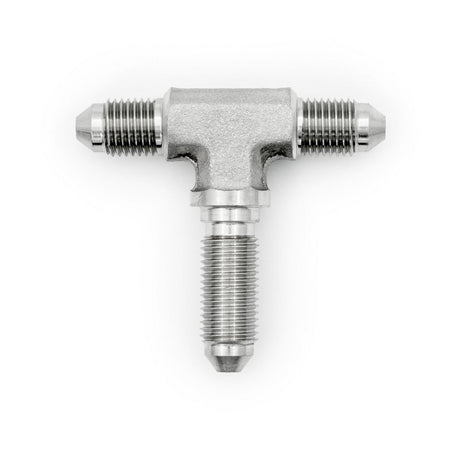

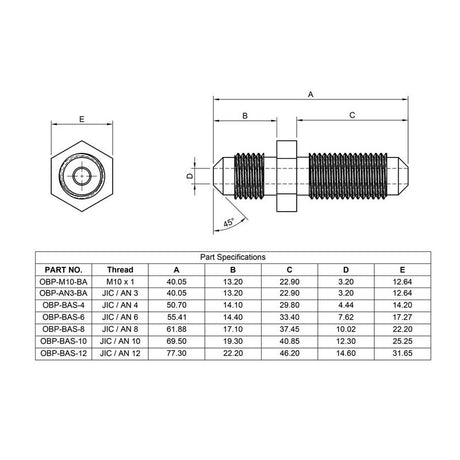

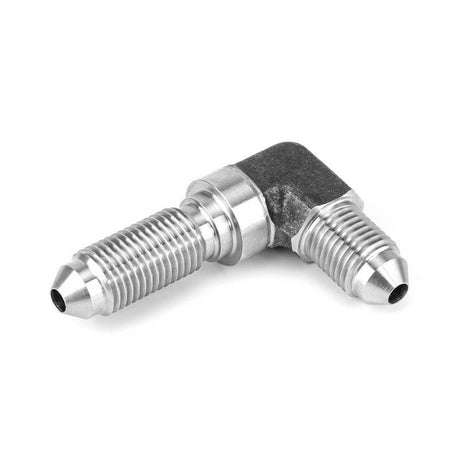

Karosserigennemføringer

Karosserigennemføringer anvendes til montering af hydrauliske forbindelser gennem beslag eller karosseriplader.

De bruges blandt andet til at skabe en fast forbindelse mellem forskellige dele af bremsesystemet.

Vi tilbyder M10x1 fittings til karosserigennemføring i forskellige udførelser.

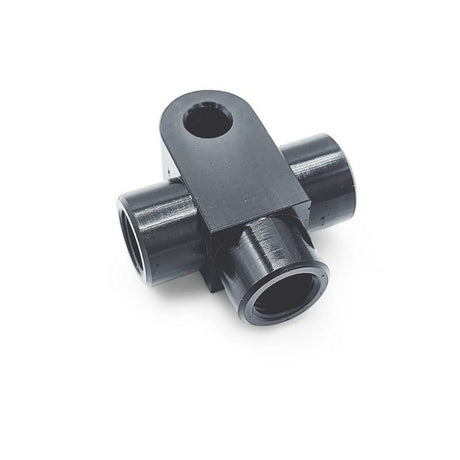

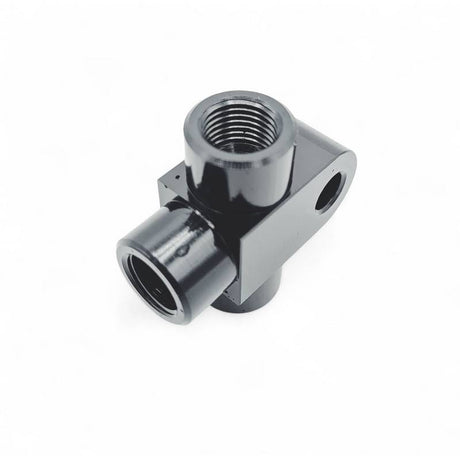

Fordelingsfittings

Fordelingsfittings med M10x1 gevind anvendes, når en hydraulisk forbindelse skal fordeles til flere tilslutninger.

Vores sortiment omfatter blandt andet fordelingsfittings med tre tilslutninger.

Adaptere mellem M10x1 og 3/8" UNF

I nogle bremsesystemer kan det være nødvendigt at forbinde komponenter med forskellige gevindtyper.

Vi tilbyder adaptere mellem M10x1 og 3/8" UNF, som kan anvendes, når gevind, tætningsflader og øvrige specifikationer passer til installationen.

Det er vigtigt at kontrollere begge sider af adapteren. En gevindadapter ændrer ikke automatisk tætningstypen til en anden standard.

Se også vores udvalg af bremsefittings med 3/8" UNF gevind (-3 JIC).

Konkavt, konvekst og fladt sæde

M10x1 bremsefittings findes med forskellige tætningsflader.

Konkavt sæde

Et konkavt sæde har en indadgående tætningsflade og skal passe til den modstående komponents tilsvarende tætningsgeometri.

Konvekst sæde

Et konvekst sæde har en udadgående tætningsflade, som skal passe til den tilsluttede komponents sæde.

Fladt sæde

Fittings med fladt sæde har en anden tætningsgeometri end koniske forbindelser og kan kræve en specifik pakning eller anden tætningsløsning afhængigt af konstruktionen.

Det er vigtigt at kontrollere både gevind og sædetype, inden komponenterne monteres.

M10x1 fittings til -3 bremseslanger

Flere af vores M10x1 bremsefittings er beregnet til anvendelse sammen med kompatible -3 hydrauliske bremseslanger.

Her er det vigtigt at skelne mellem fittingens tilslutningsgevind og den slangestørrelse, den er beregnet til.

En fitting kan eksempelvis have M10x1 gevind i den ene ende og være konstrueret til montering på en -3 bremseslange i den anden.

Se vores udvalg af bremseslanger til motorsport.

Materialer til M10x1 bremsefittings

Vi tilbyder M10x1 fittings i forskellige materialer, herunder stål, rustfrit stål, aluminium og messing.

Materialevalget afhænger af fittingens konstruktion, placering og producentens specifikationer.

Alle komponenter i et hydraulisk bremsesystem skal være beregnet til det aktuelle arbejdstryk og de belastninger, de udsættes for.

Sådan vælger du den rigtige M10x1 bremsefitting

Ved valg af bremsefittings bør du kontrollere følgende:

1. Gevind: Bekræft, at tilslutningen er M10x1 og ikke eksempelvis M10x1,25.
2. Han- eller hungevind: Fittingen skal passe til den modstående forbindelse.
3. Sædetype: Kontrollér, om forbindelsen kræver konkavt, konvekst eller fladt sæde.
4. Slangestørrelse: Vælg fittings, der er kompatible med den konkrete bremseslange.
5. Vinkel og placering: Sørg for korrekt slangeføring uden unødvendig belastning.
6. Materiale og anvendelse: Kontrollér producentens specifikationer for tryk og montering.

Bremsesystemer er sikkerhedskritiske. Følg altid producentens monteringsanvisninger, og kontrollér den færdige installation for utætheder.

Andre bremsefittings og tilbehør

Ved opbygning af et bremsesystem kan der være behov for forskellige typer tilslutninger. Se også:

• Bremsefittings med 3/8" UNF gevind (-3 JIC)
• Bremsefittings med 7/16" gevind (-4 JIC)
• Banjo bremsefittings
• Specielle bremsefittings

Ofte stillede spørgsmål om M10x1 bremsefittings

Hvad betyder M10x1 på en bremsefitting?

M10x1 angiver et metrisk gevind med en nominel diameter på 10 mm og en gevindstigning på 1,0 mm.

Kan jeg bruge M10x1 fittings til -3 bremseslanger?

Ja, hvis fittingen er konstrueret til den konkrete -3 bremseslange. Gevind og slangestørrelse er forskellige specifikationer, som begge skal passe.

Er alle M10x1 bremsefittings kompatible?

Nej. Fittings med samme gevind kan have forskellige sædetyper, tætningsgeometrier og anvendelser.

Kan jeg forbinde M10x1 og 3/8" UNF?

Ja, med en passende adapter, hvis begge tilslutninger har kompatible gevind og tætningsflader.

Hvornår anvendes en M10x1 karosserigennemføring?

En karosserigennemføring anvendes til at fastgøre en hydraulisk forbindelse gennem eksempelvis et beslag eller en karosseriplade.
