OBP adaptere til fittings

OBP adaptere til fittings – forbindelser til motorsport

OBP adaptere til fittings bruges til at forbinde slanger, rør og komponenter med forskellige tilslutninger. I rally, racing og andre motorsportsinstallationer er det ofte nødvendigt at kombinere AN/JIC-, BSP-, NPT- og metriske gevind, så olie-, brændstof- og andre væskesystemer kan samles korrekt.

Hos Motorsportshop finder du OBP adaptere og forbindelsesdele til opbygning og vedligeholdelse af motorsportsbiler. Udvalget omfatter blandt andet gevindadaptere, T-stykker, slangekoblinger, gennemføringsadaptere, blændpropper og svejsemuffer.

Det er vigtigt at vælge adapter efter både gevindtype, dimension og tætningsprincip. To gevind kan ligne hinanden uden at være kompatible, og en korrekt gevindstørrelse er ikke i sig selv en garanti for en tæt forbindelse.

Find den rigtige OBP adapter

For at gøre det lettere at finde den rigtige forbindelse har vi opdelt OBP adaptere i underkategorier efter gevindtype og funktion.

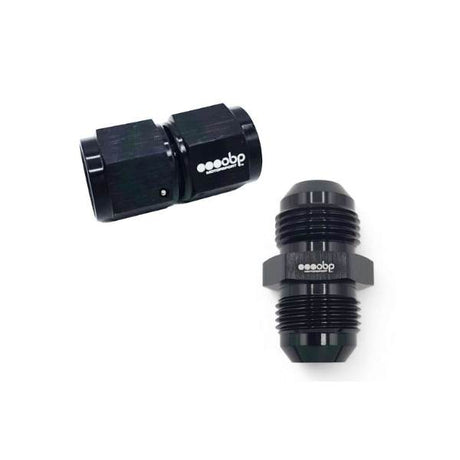

OBP JIC til JIC adaptere

JIC til JIC adaptere anvendes til at forbinde AN/JIC-komponenter. De kan eksempelvis bruges til at forbinde forskellige størrelser eller tilslutninger med han- og hungevind.

Se vores OBP JIC til JIC adaptere.

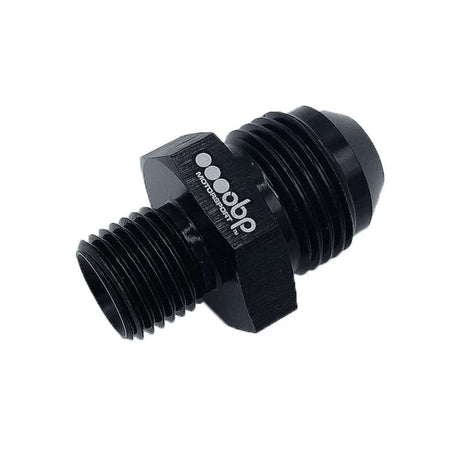

OBP JIC til BSP adaptere

Disse adaptere bruges til overgange mellem JIC- og BSP-tilslutninger. BSP findes med forskellige tætningsprincipper, så det er vigtigt at kontrollere den konkrete tilslutning.

Se vores OBP JIC til BSP adaptere.

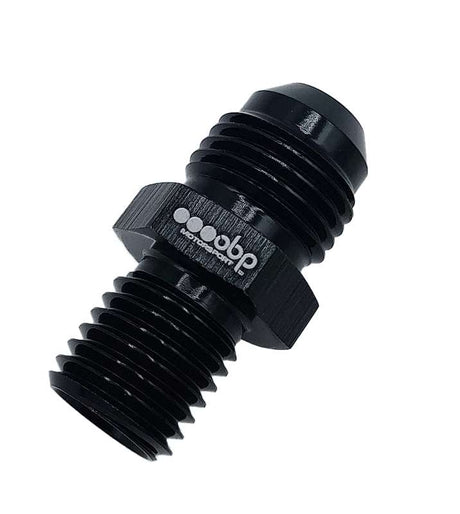

OBP JIC til metrisk adaptere

JIC til metrisk adaptere bruges, når en AN/JIC-forbindelse skal tilsluttes en komponent med metrisk gevind. Kontrollér både gevinddiameter, gevindstigning og tætningsmetode.

Se vores OBP JIC til metrisk adaptere.

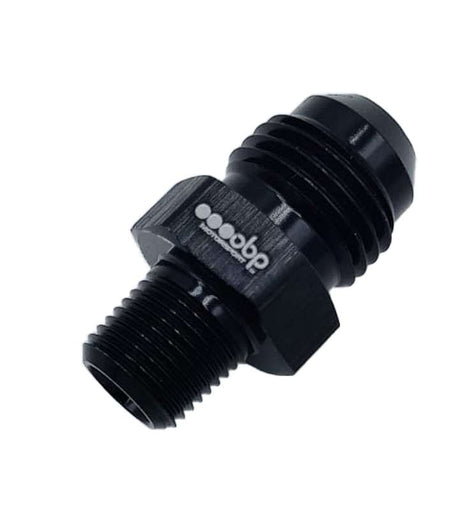

OBP JIC til NPT adaptere

JIC til NPT adaptere anvendes ved overgang mellem en JIC-forbindelse og et NPT-gevind. NPT er normalt et konisk rørgevind, som anvender et andet tætningsprincip end JIC.

Se vores OBP JIC til NPT adaptere.

OBP BSP til metrisk adaptere

BSP til metrisk adaptere gør det muligt at forbinde komponenter med forskellige gevindstandarder. Den korrekte adapter afhænger af gevindmål og tætningsprincip i begge ender.

Se vores OBP BSP til metrisk adaptere.

OBP T-stykker

T-stykker bruges til at opdele eller samle en væskeforbindelse i tre retninger. De kan eksempelvis være relevante, når der skal etableres en ekstra tilslutning i et eksisterende system.

Se vores OBP T-stykker.

OBP slangekoblinger

Slangekoblinger anvendes til at forbinde slanger eller etablere en overgang mellem forskellige slangetilslutninger. Vælg koblingen efter slangetype, dimension og systemets krav.

Se vores OBP slangekoblinger.

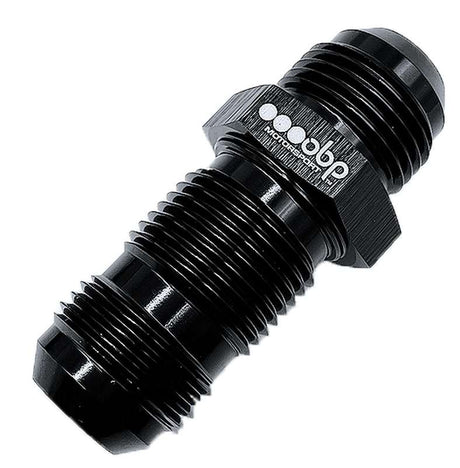

OBP gennemføringsadaptere – Bulkhead

Gennemføringsadaptere bruges til at etablere en forbindelse gennem eksempelvis et panel eller en skillevæg. De gør det muligt at fastgøre tilslutningen i en bestemt position og forbinde komponenter på hver side.

Se vores OBP gennemføringsadaptere.

OBP blændpropper

Blændpropper bruges til at lukke en ubrugt tilslutning i et væskesystem. Vælg blændproppen efter gevindtype, dimension og tætningsprincip.

Se vores OBP blændpropper.

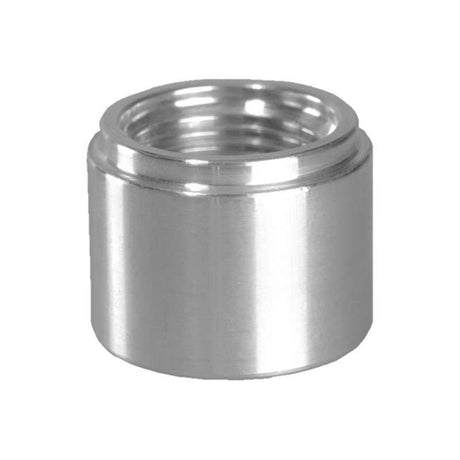

OBP svejsemuffer

Svejsemuffer anvendes til at etablere gevindtilslutninger på eksempelvis tanke og beholdere. Det er vigtigt at vælge en svejsemuffe, der passer til både materialet, svejsemetoden og den ønskede tilslutning.

Se vores OBP svejsemuffer.

Forskellen på JIC, BSP, NPT og metriske gevind

En af de vigtigste opgaver ved valg af adapter er at identificere gevindtypen korrekt. De forskellige standarder kan have forskellige gevindprofiler, stigninger og tætningsmetoder.

AN/JIC – 37 graders konisk tætning

AN/JIC-forbindelser anvendes ofte i motorsport. En almindelig JIC-forbindelse tætner på en 37 graders konisk flade, mens gevindet holder forbindelsen samlet.

AN-størrelser som AN6, AN8, AN10 og AN12 bruges til at identificere nominelle forbindelsesstørrelser.

BSP – britiske rørgevind

BSP står for British Standard Pipe. Der findes blandt andet parallelle BSPP-gevind og koniske BSPT-gevind.

Parallelle BSP-gevind kan anvende en separat tætning, mens koniske forbindelser har et andet tætningsprincip. Kontrollér derfor altid den konkrete fitting.

NPT – amerikanske koniske rørgevind

NPT står for National Pipe Taper og er en amerikansk standard for koniske rørgevind.

NPT-forbindelser kræver en korrekt tilpasset gevindforbindelse og den tætningsmetode, producenten foreskriver.

NPT og BSP er ikke generelt udskiftelige, selv om visse størrelser kan ligne hinanden.

Metriske gevind

Metriske gevind angives normalt med diameter og gevindstigning, eksempelvis M12x1,5 eller M18x1,5.

Den metriske gevindbetegnelse fortæller dog ikke alene, hvordan forbindelsen tætner. Nogle forbindelser anvender O-ringe, mens andre anvender tætningsskiver eller særlige tætningsflader.

Sådan vælger du den rigtige adapter til fittings

Inden du bestiller en OBP adapter, bør du kontrollere følgende:

• Gevindtype: Er tilslutningen JIC, BSP, NPT eller metrisk?
• Gevindstørrelse: Hvilken dimension og eventuel gevindstigning kræves?
• Han- eller hungevind: Hvilken tilslutning skal adapteren passe til?
• Tætningsprincip: Tætner forbindelsen på en konus, O-ring, skive eller gevind?
• Medietype: Skal adapteren bruges til olie, benzin, vand eller en anden væske?
• Tryk og temperatur: Er adapteren egnet til installationens maksimale belastning?
• Materiale: Er adapterens materiale kompatibelt med væsken og de øvrige komponenter?

Hvis du er i tvivl om gevindtypen, bør du identificere den, inden adapteren monteres. Undgå at tvinge forskellige gevindtyper sammen.

OBP adaptere til olie- og brændstofsystemer

OBP adaptere anvendes blandt andet ved opbygning af olie- og brændstofsystemer i motorsportsbiler.

En adapter kan eksempelvis være nødvendig, når en slange med AN/JIC-tilslutning skal forbindes med en pumpe, tank, filter eller anden komponent med en anden gevindstandard.

Ved installationer til brændstof er det særligt vigtigt at kontrollere materialekompatibilitet og tæthed. Utætheder kan medføre brandfare.

Ved installationer til motorolie skal adaptere og forbindelser være dimensioneret til olietryk og temperatur under de faktiske driftsforhold.

Montering af OBP adaptere

Korrekt montering er afgørende for at opnå en tæt og driftssikker forbindelse.

Kontrollér altid, at gevind og tætningsflader er rene og uden skader, inden adapteren monteres.

Brug kun den tætningsmetode, som passer til den konkrete forbindelsestype. Eksempelvis skal der normalt ikke anvendes gevindtape på selve JIC-konusforbindelsen, fordi tætningen sker på den koniske flade.

Spænd adapteren efter producentens anvisninger. For hård tilspænding kan beskadige gevind og tætningsflader.

Efter montering skal systemet kontrolleres for tæthed, før bilen anvendes.

Ofte stillede spørgsmål om OBP adaptere til fittings

Hvad bruges en OBP adapter til?

En OBP adapter bruges til at forbinde komponenter med forskellige gevindtyper, dimensioner eller tilslutninger i eksempelvis olie- og brændstofsystemer.

Hvad er forskellen på AN og JIC?

AN og JIC anvendes ofte om lignende 37 graders koniske forbindelser. Der kan dog være forskelle i standarder og specifikationer, som skal kontrolleres ved valg af komponenter.

Kan JIC og BSP skrues direkte sammen?

Nej, de er forskellige gevindstandarder. Brug en adapter, der er beregnet til overgangen mellem de konkrete tilslutninger.

Er BSP og NPT det samme?

Nej. BSP og NPT har forskellige gevindstandarder og er ikke generelt kompatible.

Hvad betyder M12x1,5?

M12 angiver et nominelt metrisk gevind med 12 mm diameter, mens 1,5 angiver gevindstigningen i millimeter.

Hvad betyder han-han på en adapter?

Han-han betyder, at adapteren har udvendige tilslutninger i begge ender. En han-hun-adapter har en udvendig og en indvendig tilslutning.

Kan OBP adaptere bruges til benzin?

Det afhænger af den konkrete adapter, materialet og systemets krav. Kontrollér producentens specifikationer for brændstofkompatibilitet og arbejdstryk.

Skal der bruges gevindtape på JIC-fittings?

Normalt ikke på selve JIC-forbindelsen, da tætningen sker på en konisk flade. Andre gevindtyper kan kræve en anden tætningsmetode.

Hvad er en Bulkhead-adapter?

En Bulkhead-adapter er en gennemføringsadapter, som bruges til at etablere en fast forbindelse gennem eksempelvis et panel eller en skillevæg.

Hvordan finder jeg den rigtige adapter?

Identificér gevindtypen, størrelsen, han- eller huntilslutningen og tætningsprincippet i begge ender. Kontrollér derefter, at adapteren er egnet til systemets væske, tryk og temperatur.

Find OBP adaptere til fittings hos Motorsportshop

Hos Motorsportshop finder du OBP adaptere, gevindovergange og forbindelsesdele til opbygning af olie-, brændstof- og andre væskesystemer i motorsportsbiler.

Brug underkategorierne til at finde den rigtige kombination af gevindtyper eller den forbindelsesdel, du har brug for.

Se også vores udvalg af OBP AN/JIC slanger og fittings og hele hovedkategorien OBP slanger og fittings.
