OBP JIC til JIC

OBP JIC til JIC adaptere til rally og racing

OBP JIC til JIC adaptere bruges til at forbinde slanger, fittings og komponenter med AN/JIC-tilslutninger. Adapterne er relevante ved opbygning og vedligeholdelse af olie-, brændstof- og andre væskesystemer i rallybiler, racerbiler og specialbyggede biler.

Hos Motorsportshop finder du OBP JIC-adaptere til forskellige forbindelser og størrelsesovergange. Sortimentet omfatter blandt andet han-han-adaptere i sort aluminium, som gør det muligt at forbinde to JIC-tilslutninger med forskellige dimensioner.

Ved valg af adapter er det vigtigt at kontrollere gevindstørrelse, tilslutningstype og systemets krav til tryk, temperatur og medietype.

Hvad er en JIC til JIC adapter?

En JIC til JIC adapter er en forbindelsesdel, der bruges mellem to komponenter med AN/JIC-tilslutninger.

Adapteren kan eksempelvis anvendes, når to forbindelser har forskellige størrelser, eller når der er behov for en bestemt kombination af han- og huntilslutninger.

JIC-forbindelser anvender normalt en 37 graders konisk tætningsflade. Det betyder, at tætningen sker mellem de koniske flader og ikke på selve gevindet.

Det er derfor vigtigt, at begge forbindelser har kompatible tætningsflader og gevind.

OBP JIC adaptere til forskellige størrelser

AN/JIC-systemer findes i forskellige nominelle størrelser. I motorsport anvendes blandt andet betegnelser som AN4, AN6, AN8, AN10 og AN12.

En JIC til JIC adapter kan bruges til at forbinde forskellige størrelser, når den konkrete installation kræver det.

OBP -6 JIC til -4 JIC adapter

Hos Motorsportshop finder du blandt andet en OBP adapter fra -6 JIC til -4 JIC med han-gevind i begge ender.

Adapteren er fremstillet i CNC-bearbejdet 6061 aluminium med sort anodiseret overflade.

Denne type adapter er relevant, når en komponent med -6 JIC-tilslutning skal forbindes med en mindre -4 JIC-forbindelse.

OBP -12 JIC til -8 JIC adapter

Sortimentet omfatter også en OBP adapter fra -12 JIC til -8 JIC med han-gevind i begge ender.

Denne adapter bruges til at etablere en overgang mellem to forskellige JIC-størrelser.

Ved overgang til en mindre dimension skal du være opmærksom på, at forbindelsen kan påvirke systemets gennemstrømning og tryktab.

Hvad betyder AN4, AN6, AN8 og AN12?

AN-størrelser angives normalt med et tal, som refererer til en nominel størrelse i sekstendedele tommer.

For eksempel svarer -6 til 6/16 tomme som nominel størrelsesbetegnelse.

Det betyder dog ikke, at alle mål på en -6 JIC-fitting er 9,53 mm. Gevinddiameter og andre mål følger den konkrete forbindelsesstandard.

Du bør derfor ikke vælge en JIC-adapter alene ud fra en måling af gevindets udvendige diameter.

Han-han og han-hun JIC adaptere

JIC-adaptere kan have forskellige kombinationer af han- og huntilslutninger.

JIC han-han adapter

En han-han-adapter har udvendige JIC-tilslutninger i begge ender.

Den anvendes typisk til at forbinde to komponenter med kompatible huntilslutninger.

Hos Motorsportshop finder du blandt andet OBP han-han-adaptere til overgange mellem forskellige JIC-størrelser.

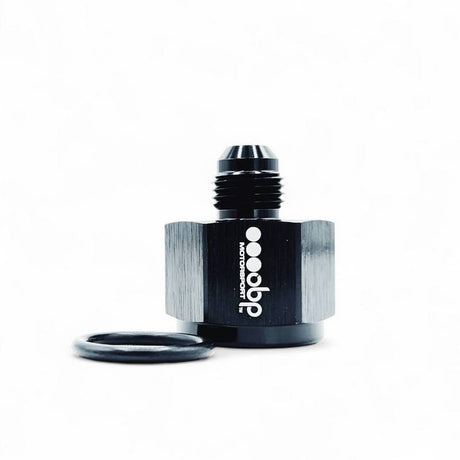

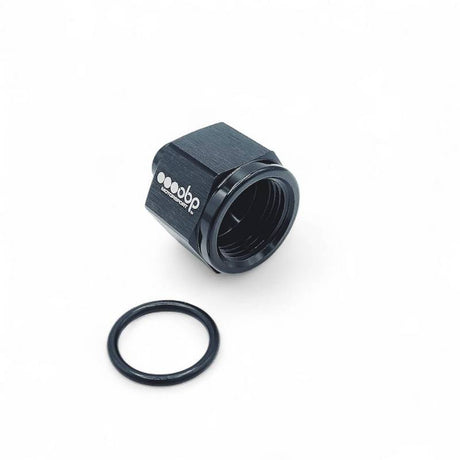

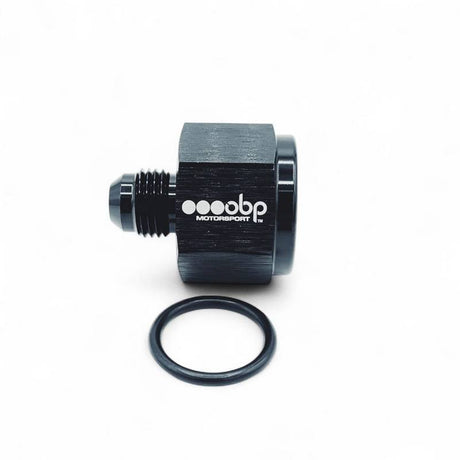

JIC han-hun adapter

En han-hun-adapter har en udvendig og en indvendig tilslutning.

Denne konstruktion kan være relevant, når der skal etableres en overgang mellem forskellige tilslutningstyper eller dimensioner.

Kontrollér altid produktets konkrete udformning, da betegnelsen JIC til JIC ikke alene fortæller, hvilke tilslutninger adapteren har.

JIC adaptere i aluminium

Flere OBP JIC-adaptere i Motorsportshops sortiment er fremstillet i aluminium med sort anodiseret overflade.

Aluminium anvendes ofte til motorsportsfittings, blandt andet fordi materialet har en lav vægt.

Den anodiserede overflade giver samtidig en ensartet finish.

Materialet skal dog altid være egnet til den konkrete væske og installation. Ved valg af adapter skal du kontrollere producentens oplysninger om materialekompatibilitet, arbejdstryk og temperatur.

JIC til JIC adaptere til brændstofsystemer

JIC-forbindelser anvendes i mange brændstofsystemer til motorsport.

En JIC til JIC adapter kan eksempelvis være relevant ved tilslutning af brændstofslanger, filtre, tanke og andre komponenter med AN/JIC-forbindelser.

Ved brændstofinstallationer er det vigtigt at vælge komponenter, der er egnede til den aktuelle brændstoftype og systemets maksimale arbejdstryk.

Dette gælder også ved anvendelse af benzin med ethanolindhold.

Brændstofsystemer skal altid kontrolleres for utætheder, før bilen anvendes.

JIC til JIC adaptere til oliesystemer

OBP JIC-adaptere kan også anvendes i egnede oliesystemer, eksempelvis ved tilslutning af slanger til olietanke, oliekølere og andre komponenter.

Ved valg af adapter skal du være opmærksom på både olietryk, olietemperatur og den nødvendige gennemstrømning.

Hvis adapteren reducerer forbindelsens størrelse, skal du sikre, at den mindre dimension stadig er tilstrækkelig til systemets behov.

Adapteren må ikke vælges alene ud fra, om gevindene passer sammen.

Sådan vælger du den rigtige OBP JIC til JIC adapter

Før du bestiller en adapter, bør du kontrollere følgende:

• JIC-størrelse: Hvilken AN/JIC-størrelse har hver af de to komponenter?
• Han- eller hungevind: Hvilken tilslutning kræves i hver ende?
• Tætningsflade: Har begge forbindelser den korrekte 37 graders JIC-tætning?
• Gennemstrømning: Er adapterens indvendige passage egnet til systemets behov?
• Medietype: Skal adapteren anvendes til olie, brændstof eller en anden væske?
• Tryk og temperatur: Er adapteren dimensioneret til installationens driftsforhold?
• Materiale: Er materialet kompatibelt med væsken og de øvrige komponenter?

Kontrollér også, at der er tilstrækkelig plads til adapteren og de tilsluttede fittings.

Montering af OBP JIC adaptere

Korrekt montering er vigtig for at opnå en tæt og driftssikker forbindelse.

Inden montering skal gevind og tætningsflader kontrolleres for skader og urenheder.

Ved montering bør du følge disse grundlæggende retningslinjer:

• Kontrollér, at begge tilslutninger har korrekt JIC-størrelse.
• Undersøg gevind og koniske tætningsflader for skader.
• Sørg for, at forbindelserne er rene.
• Start gevindforbindelsen forsigtigt for at undgå krydsgevind.
• Anvend værktøj, der passer til fittingens nøglevidde.
• Spænd forbindelsen efter producentens anvisninger.
• Undgå at overbelaste adapteren med vægten fra slanger eller andre komponenter.
• Kontrollér den færdige installation for tæthed.

Hvis en adapter eller fitting har beskadigede gevind eller tætningsflader, bør den ikke anvendes.

Skal der bruges gevindtape på JIC-fittings?

Der skal normalt ikke anvendes gevindtape på en standard JIC-forbindelse.

Det skyldes, at tætningen sker mellem de koniske 37 graders tætningsflader og ikke i gevindet.

Gevindtape kan derfor ikke erstatte en korrekt JIC-tætning og bør ikke bruges til at kompensere for beskadigede tætningsflader.

Andre gevindstandarder, eksempelvis NPT, kan anvende andre tætningsmetoder.

JIC til JIC eller JIC til andre gevindtyper?

Hvis begge komponenter har JIC-tilslutninger, er en JIC til JIC adapter den relevante type forbindelse.

Hvis den ene komponent har en anden gevindstandard, skal du vælge en adapter, der passer til denne overgang.

Hos Motorsportshop finder du også:

• OBP JIC til BSP adaptere til overgange mellem JIC og BSP.
• OBP JIC til metrisk adaptere til metriske gevind.
• OBP JIC til NPT adaptere til NPT-tilslutninger.

JIC, BSP, NPT og metriske gevind er forskellige standarder og må ikke forveksles.

Ofte stillede spørgsmål om OBP JIC til JIC adaptere

Hvad bruges en JIC til JIC adapter til?

En JIC til JIC adapter bruges til at forbinde to AN/JIC-tilslutninger. Den kan blandt andet anvendes til at forbinde forskellige JIC-størrelser.

Hvad er forskellen på AN og JIC?

AN og JIC anvendes ofte om forbindelser med 37 graders konisk tætning. Der kan dog være forskelle i standardernes specifikationer, som skal kontrolleres ved valg af komponenter.

Kan jeg forbinde AN6 og AN8?

Ja, hvis du anvender en adapter med de korrekte JIC-størrelser og tilslutninger. Kontrollér samtidig, at overgangen er egnet til systemets gennemstrømning.

Hvad betyder han-han på en JIC adapter?

Han-han betyder, at adapteren har udvendige JIC-tilslutninger i begge ender.

Er JIC-gevind det samme som BSP?

Nej. JIC og BSP er forskellige forbindelsesstandarder. Brug en egnet overgangsadapter, hvis de to typer skal forbindes.

Kan OBP JIC-adaptere bruges til benzin?

Det afhænger af den konkrete adapters specifikationer. Kontrollér materialekompatibilitet, arbejdstryk og temperatur, før adapteren anvendes i et brændstofsystem.

Kan JIC-adaptere bruges til motorolie?

Ja, egnede JIC-adaptere kan anvendes i oliesystemer, når de er dimensioneret til olietryk, temperatur og øvrige driftsforhold.

Skal jeg bruge gevindtape på en JIC-adapter?

Normalt ikke. En standard JIC-forbindelse tætner på en 37 graders konisk flade og ikke i gevindet.

Kan en mindre JIC-adapter begrænse gennemstrømningen?

Ja. En overgang til en mindre dimension kan påvirke gennemstrømning og tryktab. Kontrollér derfor, at adapterens dimension passer til systemets behov.

Hvordan undgår jeg utætheder ved JIC-adaptere?

Brug kompatible forbindelser, kontrollér tætningsfladerne, følg producentens monteringsanvisninger og tæthedskontrollér installationen før brug.

Find OBP JIC til JIC adaptere hos Motorsportshop

Hos Motorsportshop finder du OBP JIC til JIC adaptere til opbygning og vedligeholdelse af olie-, brændstof- og andre væskesystemer i motorsportsbiler.

Vælg adapter efter JIC-størrelse, han- eller huntilslutning og installationens tekniske krav. Kontrollér altid, at begge forbindelser er kompatible.

Se også hele udvalget af OBP adaptere til fittings samt vores OBP AN/JIC slanger og fittings.
